ویبریشن سنسور جابجایی

ویبریشن سنسور جابجایی  (Eddy current)، تجهیزات غیر تماسی هستند که بر اساس فاصله‌ی فیزیکی با منبع ارتعاش یا به عبارتی بر مبنای موقعیت مکانی کار می‌کند. این نوع ویبریشن سنسور از سه قسمت پراکسیمیتور، کابل اکستنشن و پراب تشکیل شده است. هر پراکسیمیتور و پراب با کابلی به طول مشخص کالیبره شده‌اند. این سنسورها به عنوان سنسورهای القایی نیز شناخته می‌شوند، اما به طور کلی “سنسور جریان گردابی” به ویبریشن سنسور جابجایی و “سنسور القایی” به سوئیچ مجاورت ارزان قیمت اشاره دارد.
از مدل سنسورهای مجاورت بنتلی‌نوادا (موجود) می‌توان به سنسور ارتعاش‌سنج مجاورتی برند Bently Nevada مدل 330180 اشاره کرد.

اجزای ویبریشن سنسور پراکسیمیتی Bently-Nevada

عملکرد سنسور جریان گردابی

سنسورهای جریان گردابی از میدان‌های مغناطیسی برای عملکرد خود استفاده می‌کنند. وقتی ولتاژ VDC 24 به پراکسیمیتور وارد شود یک سیگنال با فرکانس رادیویی (RF) تولید می‌شود. این سیگنال از طریق کابل اکستنشن به پراب وارد می‌شود. در نوک پراب سم‌پیچ‌­هایی قرار دارد که این سیگنال را بصورت میدان مغناطیسی ضعیفی در مقابل خود منتشر می‌کند. این سیگنال رادیویی دارای یک دامنه‌ی ثابت است. تا زمانی که فاصله شفت از نوک پراب تغییر نکند دامنه ثابت خواهد ماند. هنگامی که شفت به نوک پراب نزیک می‌شود مقداری از میدان مغناطیسی به داخل این جسم رسانا نفوذ می‌کنند و  باعث می‌شود جریان گردابی بوجود بیاید و از دامنه سیگنال رادیویی کاسته شود.

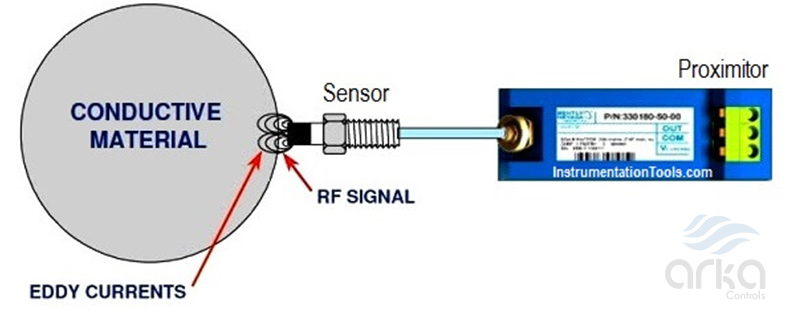

        عملکرد ویبریشن سنسور مجاورتی

جابجایی فاصله شفت با نوک پراب، باعث ایجاد ولتاژها و در نتیجه خروجی‌ها و هم­چنین شکل موج‌های متفاوتی می‌شود. این خروجی‌ها به اپراتور تجهیزات کمک می‌کند تا منطبق با استانداردهای جهانی، بیش از حد بودن این نوسانات را تشخیص دهد و اقدامات لازم را انجام دهد. لازم به ذکر است برای عملکرد بهینه، قطر هدف می­‌بایست حداقل سه برابر اندازه پروب باشد.

طرح یک سنسور جریان گردابی

همان‌طور که در تصاویر می‌بینید،‌ عملکرد این سنسور با کابل و پراب امکان‌پذیر است و از موارد موجود می‌توان به ویبریشن پراب Bently Nevada مدل 330106 و کابل Extension برند Bently Nevada سری 3300XL اشاره کرد. لازم به ذکر است سیستم ادی کارنت برند متریکس و B&K نیز موجود و در قسمت محصولات قابل مشاهده می‌باشد.

ویژگی سنسور جابجایی پراکسیمیتی

سنسور پراکسیمیتی، به عنوان ابزاری موثر برای شناسایی عیوب سطحی و نزدیک به سطح در مواد رسانا، به ویژه فلزات، مورد استفاده قرار می‌گیرد. هم­چنین برای جداسازی مواد بر اساس هدایت الکتریکی و نفوذپذیری مغناطیسی به کار می‌روند و قابلیت اندازه‌گیری ضخامت ورق‌های نازک فلزی و پوشش‌های غیررسانا مانند رنگ را دارا هستند. این مدل از سنسور ادی کارنت پراکسیمیتی، می‌­تواند سرعت و جهت چرخش شفت را مشخص کند.

مزایا ویبریشن سنسور جابجایی

1. سنسور، عیوب سطحی و نزدیک به سطح را تشخیص می­دهد.
2. قطعه متحرک ندارد در نتیجه دچار ساییدگی نمی‌شود و عمر مفیدی دارد.
3. می‌تواند موقعیت شفت بدون حرکت را نیز به ما بدهد که ویژگی اختصاصی آن بشمار می­‌آید.
4. قیمت این حسگرها ارزان­تر و اندازه آن­‌ها کوچک‌تر از اینترفرومترهای لیزری است.
5. در برابر محیط‌های آلوده مقاوم است.
6. امکان بکارگیری در محدوده وسیعی از دما وجود دارد.
7. وزن كم و قابل حمل این سنسور، ویژگی حائز اهمیت آن است.

 معایب ویبریشن سنسور ادی کارنت

1. فقط برای مواد رسانا قابل استفاده هستند.
2. عمق نفوذ آن محدود است.
3. ممکن است عیوبی که موازی با جهت جريان گردابي قرار دارند، شناسایی نشوند. (فقط عمود بر جهت جريان گردابي قابل تشخيص است).
4. ترانسدیوسرهای جابجایی به عیوب سطح شفت مانند خراش، فرورفتگی و لرزش در هدایت و نفوذپذیری حساس هستند که می­‌تواند در خروجی سنسور اثر منفی ایجاد کند.
5. جابجایی نسبی را اندازه‌­گیری می­‌کند نه جابجایی مطلق!
6. نیاز به کالیبره محلی دارد.

منابع اصلی خطا در سنسور جابجایی

همان­‌طور که در تصویر زیر مشاهده می­‌کنید، عدم رعایت یک­‌سری نکات می­‌تواند مانع عملکرد درست سنسور شود و در نهایت با خطا مواجه شوید، یا حتی در مواردی هیچ دیتایی کسب نکنید. در ادامه دلایل اصلی خطا بیان شده است.

1. انتخاب نوع مدار اشتباه.
2. وجود یک جسم فلزی دیگر در نزدیکی هدف.
3. تغییرات دما یا شرایط محیطی که بر دقت اندازه گیری تأثیر می‌گذارد.
4. چندین سنسور در یک مجاورت خیلی نزدیک نصب شده‌­اند.
5. نصب نادرست.

شماتیک نصب سنسور جابجایی
