ویبریشن ترانسمیتر
ویبریشن ترانسمیتر نوعی تجهیز برای اندازهگیری و انتقال اطلاعات مربوط به لرزش و ارتعاشات مکانیکی در ماشینآلات دوار، تجهیزات صنعتی و سیستمهای مختلف است. این تجهیز با استفاده از سنسور مناسب، ارتعاشات ایجادشده در تجهیزات را اندازهگیری کرده و آنها را به یک سیگنال الکتریکی استاندارد تبدیل میکند. سپس این سیگنال به سیستم کنترل، مانیتورینگ یا نمایشگر منتقل میشود تا وضعیت ارتعاش و عملکرد تجهیز بهصورت مستمر قابل بررسی و پایش باشد.
در برخی سیستمهای اندازهگیری ارتعاش، از سنسورهای پیزوالکتریک (Piezoelectric Sensors) برای تشخیص و اندازهگیری ارتعاش استفاده میشود. این سنسورها با بهرهگیری از خاصیت پیزوالکتریک، ارتعاشات مکانیکی را دریافت کرده و آنها را به سیگنال الکتریکی تبدیل میکنند. استفاده از این فناوری امکان اندازهگیری دقیق پارامترهای ارتعاش و بررسی وضعیت عملکرد و سلامت تجهیزات مکانیکی را فراهم میکند.
از جمله تجهیزات مورد استفاده برای اندازهگیری و انتقال اطلاعات ارتعاش میتوان به ویبریشن سنسور سرعت Hansford مدل HS-420 اشاره کرد.
عملکرد ترانسمیتر ارتعاش
ترانسمیتر ارتعاش یک تجهیز الکترومکانیکی برای اندازهگیری و پایش لرزش ماشینآلات است که ارتعاشات مکانیکی را به سیگنال الکتریکی استاندارد تبدیل میکند. این تجهیز معمولاً روی بدنه تجهیزات دوار مانند پمپ، موتور، فن، کمپرسور و گیربکس نصب شده و ارتعاشات ایجادشده را بهصورت پیوسته اندازهگیری میکند
اطلاعات اندازهگیریشده توسط ترانسمیتر ارتعاش، از طریق کابل یا ارتباطات بیسیم به سیستمهای کنترل، تجهیزات مانیتورینگ یا نمایشگر منتقل میشود. این اطلاعات امکان پایش و تحلیل وضعیت ارتعاش تجهیزات و تشخیص زودهنگام عیوب مکانیکی را فراهم میکنند.
ویبریشن ترانسمیترها معمولاً از حسگرهای لرزش (شتابسنج) برای اندازهگیری پارامترهایی مانند شتاب (Acceleration)، سرعت ارتعاش (Velocity) و و یا دیگر پارامترهای مرتبط با ویبریشن استفاده میکنند. سپس مقدار اندازهگیریشده به یک سیگنال استاندارد ۴ تا ۲۰ میلیآمپر تبدیل شده و برای پایش و کنترل فرآیند به سیستمهای نظارتی ارسال میشود.
فرآیند تبدیل کمیت فیزیکی به سیگنال الکتریکی توسط ترانسمیتر ارتعاش
کاربرد ترانسمیتر لرزش
ترانسمیتر لرزش در صنایع مختلف برای اندازهگیری، پایش و تحلیل ارتعاشات ماشینآلات مورد استفاده قرار میگیرد. این تجهیزات با اندازهگیری مداوم ارتعاشات، اطلاعات لازم برای بررسی وضعیت عملکرد تجهیزات دوار و تشخیص زودهنگام خرابیهای مکانیکی را فراهم میکنند. از مهمترین کاربردهای ترانسمیتر ارتعاش میتوان به موارد زیر اشاره کرد:
پایش وضعیت تجهیزات: ویبریشن ترانسمیتر با اندازهگیری مداوم ارتعاشات، امکان بررسی وضعیت عملکرد تجهیزات دوار مانند پمپها، موتورها، فنها، کمپرسورها و گیربکسها را فراهم میکند.
تشخیص زودهنگام خرابی: افزایش یا تغییر غیرعادی در سطح ارتعاش میتواند نشانه بروز مشکلاتی مانند عدم بالانس، ناهممحوری، خرابی یاتاقان، شلشدگی اتصالات و مشکلات مکانیکی باشد. پایش این تغییرات به شناسایی زودهنگام خرابی و جلوگیری از آسیبهای جدیتر کمک میکند.
تعمیرات پیشگیرانه و مبتنی بر وضعیت: اطلاعات حاصل از ترانسمیتر لرزش به تیم تعمیرات و نگهداری کمک میکند تا وضعیت تجهیزات را ارزیابی کرده و زمان مناسب برای بازرسی، تعمیر یا تعویض قطعات را برنامهریزی کنند. این کار میتواند از توقفهای ناگهانی و خرابیهای پرهزینه جلوگیری کند.
افزایش بهرهوری و کاهش هزینهها: پایش مستمر ارتعاشات و شناسایی بهموقع مشکلات، احتمال خرابیهای ناگهانی را کاهش داده و به افزایش قابلیت اطمینان تجهیزات، کاهش هزینههای تعمیرات و بهبود بهرهوری سیستم کمک میکند.
ویژگی ترانسمیتر ارتعاش
ویژگیهای مهمی که هنگام انتخاب ویبریشن ترانسمیتر باید در نظر گرفته شوند، عبارتاند از:
حساسیت و دقت اندازهگیری: ترانسمیترهای ارتعاش با استفاده از حسگرهای دقیق، امکان اندازهگیری پارامترهای مختلف ارتعاش مانند شتاب (g)، سرعت ارتعاش (mm/s یا in/s) و در برخی مدلها جابجایی را فراهم میکنند.
محدوده فرکانس: محدوده فرکانسی یکی از پارامترهای مهم در اندازهگیری و تحلیل ارتعاش است و مشخص میکند سنسور قادر به اندازهگیری ارتعاشات در چه بازهای از فرکانس است. بازه کاری سنسورهای ارتعاش بسته به نوع و مدل آنها متفاوت است و در برخی مدلها میتواند حدود ۲ تا ۱۵ کیلوهرتز باشد.
نوع خروجی: ترانسمیترهای ارتعاش، اطلاعات اندازهگیریشده را به یک سیگنال الکتریکی تبدیل میکنند. بسته به نوع و مدل تجهیز، خروجی میتواند بهصورت جریان ۴ تا ۲۰ میلیآمپر یا ولتاژ ۰ تا ۱۰ ولت ارائه شود.
مقاومت در برابر شرایط محیطی: ویبریشن ترانسمیترهای مورد استفاده در محیطهای صنعتی باید در برابر شرایط محیطی مختلف مانند رطوبت، گردوغبار، تغییرات دما و لرزشهای مکانیکی مقاومت مناسبی داشته باشند. در کاربردهای خاص نیز ممکن است نیاز به استفاده از تجهیزات دارای استانداردهای مناسب برای محیطهای مستعد خطر باشد.
نصب و نگهداری آسان: طراحی مناسب ترانسمیتر ارتعاش باید امکان نصب، راهاندازی، بازرسی و نگهداری آسان را فراهم کند تا زمان و هزینههای مربوط به تعمیرات و نگهداری کاهش یابد.
قابلیت اتصال به سیستمهای کنترلی و مانیتورینگ: ویبریشن ترانسمیترها میتوانند اطلاعات اندازهگیریشده را از طریق خروجیهای الکتریکی یا ارتباطات دیجیتال به سیستمهای PLC، DCS، SCADA و سایر تجهیزات مانیتورینگ منتقل کنند.

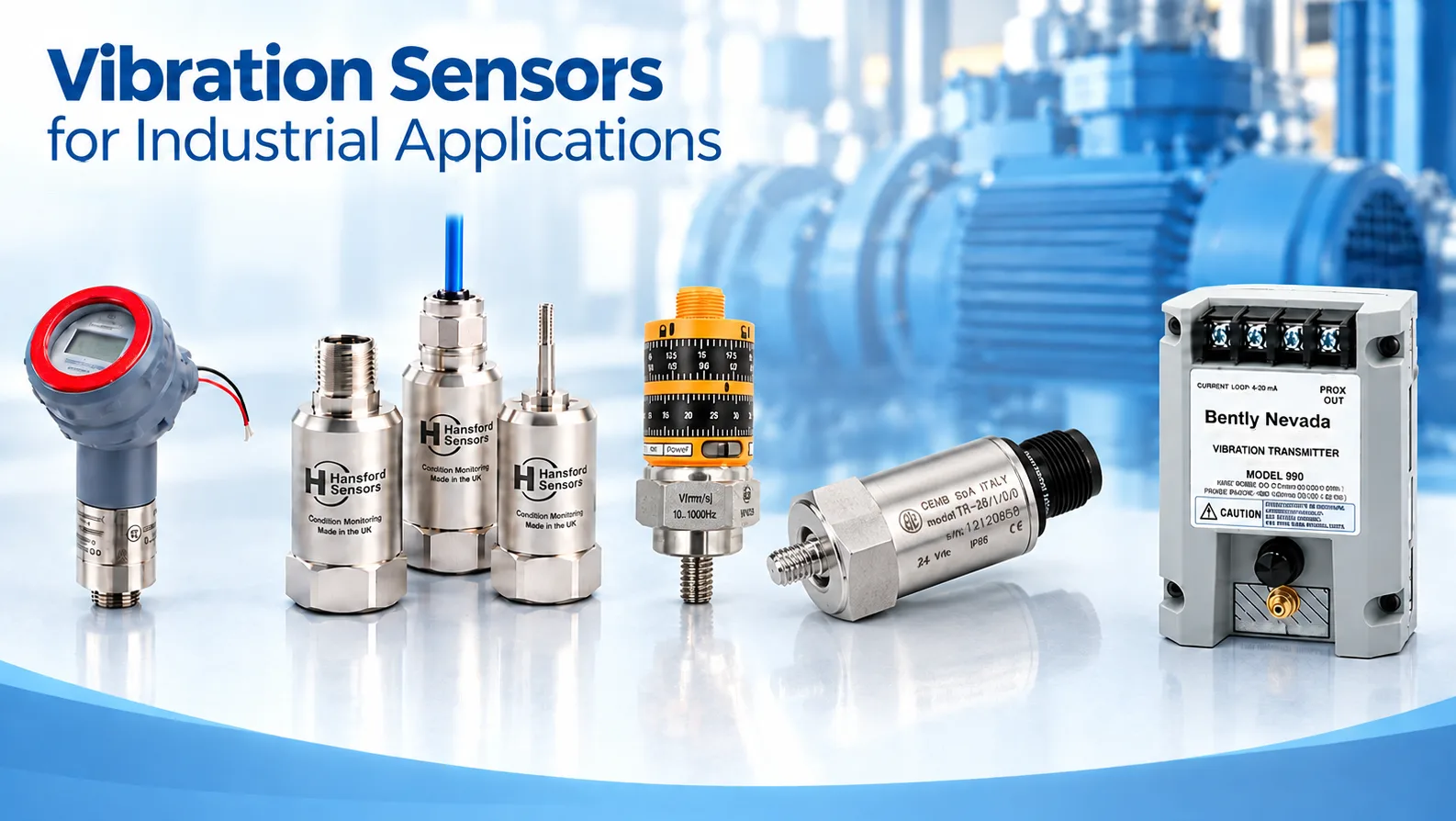

انواع ویبریشن ترانسمیتر موجود در سایت آرکا کنترل شریف
اهمیت ویبریشن ترانسمیتر
ویبریشن ترانسمیتر یکی از تجهیزات مهم برای پایش و مانیتورینگ وضعیت ماشینآلات و تجهیزات مکانیکی دوار در صنایع مختلف است. این تجهیزات با اندازهگیری و ثبت ارتعاشات، اطلاعات ارزشمندی درباره وضعیت عملکرد و سلامت تجهیزات فراهم میکنند. دادههای حاصل از اندازهگیری ارتعاش میتوانند به سیستمهای کنترلی، مانیتورینگ و نمایشگرها منتقل شوند و به شناسایی تغییرات غیرعادی در وضعیت تجهیز کمک کنند.
استفاده از ترانسمیتر ارتعاش، امکان تشخیص زودهنگام مشکلات مکانیکی، کاهش خرابیهای ناگهانی، بهبود برنامهریزی تعمیرات و افزایش ایمنی و قابلیت اطمینان تجهیزات را فراهم میکند.
