لول ترانسمیتر Magnetrol مدل E3

Magnetrol E3 level transmitter

  • دارای نمایشگر LCD
  • ابعاد: 360mm×112mm×192mm
  • بیشینه‌ی فشار عملکرد: 355 بار
  • دمای کارکرد: 30ᵒC- تا 260ᵒC+
  • دمای نگهداری: 40ᵒC- تا 85ᵒC+
  • بازه‌ی کاری: 3048-356 میلی‌متر
  • پروتکل ارتباطی: HART, Foundation Fieldbus



جهت اطلاع از قیمت کالا با شماره 88302413-021 تماس حاصل فرمائید.

بررسی لول ترانسمیتر Magnetrol مدل E3

اندازه‌گیری سطح در صنایع فرایندی از اهمیت ویژه‌ای برخوردار است. خطا در اندازه‌گیری ارتفاع مخازن می‌تواند منجر به خرابی پمپ‌ها و یا سرریز شدن محصول گردد. از این رو از لول سوئیچ‌ها و همینطور لول ترانسمیترهایی از جمله لول ترانسمیتر مگنترول مدل E3 برای اندازه‌گیری و کنترل دقیق ارتفاع مخازن استفاده می‌گردد. در صنعت از روش‌های متنوعی برای اندازه‌گیری سطح استفاده می‌شود که روش‌های شناوری، جابجایی، راداری و آلتراسونیک از جمله این روش‌ها هستند. هر یک از این روش‌ها با توجه به محصول داخل مخزن، شکل مخزن و همین‌چنین شرایط فرایندی انتخاب می‌گردند. لول ترانسمیتر Magnetrol مدل E3 یکی از محصولات شرکت تولید‌‌‌کننده‌ی ابزار دقیق Magnetrol می‌باشد که با استفاده از روش جابجایی به اندازه‌گیری سطح می‌پردازد.

طرز کار لول ترانسمیتر Magnetrol

لول ترانسمیتر مگنترول یک ترانسمیتر دوسیمه است که با استفاده از قاعده‌ی شناوری ارشمیدس سطح مخازن را اندازه‌گیری می‌کند و سپس آن را تبدیل به یک سیگنال با خروجی (mA) 4-20 می‌کند. در این نوع لول ترانسمیترها یک جسم جابجا شونده (Displacer) بطور کامل درون مخزن مورد نظر قرار می‌گیرد؛ و جابجایی این جسم با تغییر ارتفاع سیال بسیار محدود است. طبق قاعده‌ی ارشمیدس نیروی وزنی که این جسم دارد با تغییر ارتفاع سیال، تغییر می‌کند. این تغییر نیروی وزن  را می‌توان از طریق محاسبه‌ی تغییر نیروی وارد به یک فنر به دست آورد.

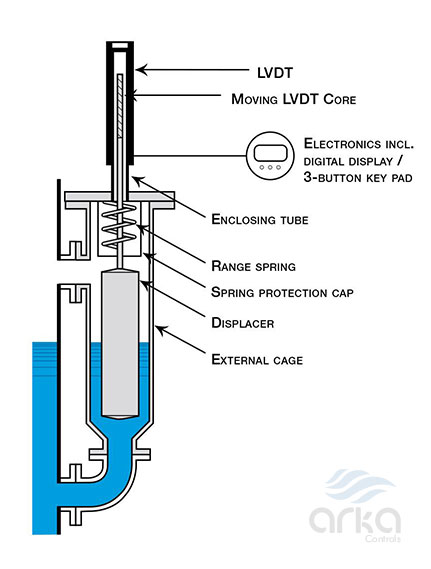

جسم جابجا شونده مطابق شکل زیر از یک فنر آویزان می‌گردد. هنگامی که مخزن مورد نظر خالی است، لول ترانسمیتر Magnetrol کل نیروی وزن جسم جابجاشونده را که به فنر وارد می‌شود محاسبه می‌کند؛ و آن را به عنوان ارتفاع صفر در نظر می‌گیرد. با بالا آمدن سطح سیال طبق قاعده‌‌ی ارشمیدس مقداری از نیروی وزنی که به فنر وارد می‌شود کاسته می‌شود. لول ترانسمیتر مگنترول (Magnetrol level transmitter) با اندازه‌گیری پیوسته‌ی این تغییرات، که متناسب با تغییر ارتفاع سیال است، سطح سیال درون مخزن را اندازه گرفته و سیگنالی متناسب با آن به سیستم کنترل ارسال می‌کند.

لول ترانسمیتر مگنت رول

لول ترانسمیتر مگنت رول

از جمله مزایای لول ترانسمیتر Magnetrol مدل E3 می‌توان به طراحی به شکل عمودی آن اشاره کرد که باعث شده است بتوانیم این تجهیز را بصورت مستقیم روی خط لوله نصب کنیم. این نوع طراحی باعث نصب آسان تجهیز، کاهش وزن آن و همین‌طور کاهش تاثیر‌پذیری از تلاطم‌های سطح سیال شده است. این ترانسمیتر سطح لوپ پاور بوده و دارای گواهینامه‌های SIL2,SIL3 است.

مدل‌های موجود:

XE32-KFAE-H1E
  • اتصال از بالا
  • بیشینه‌ی دمای کارکرد: 150ᵒC
  • اتصال فرایند: PN16 type B1
  • سایز اتصال: DN 100
  • بازه‌ی کاری: 108_2743 میلی‌متر
  • ماکزیمم دمای فرایند: 290ᵒC
  • تاییدیه‌ها: ATEX/IEC

شما می‌توانید برای سفارش لول ترانسمیتر مگنترول از شرکت آرکا کنترل با شماره تلفن :۸۸۳۰۲۴۱۳-۰۲۱ تماس حاصل بفرماید. و یا با ما از طریق واتساپ 09033344170 و ایمیل info@arkacontrols.com در تماس باشید.

ردیف پارت نامبر (کد سفارش کالا) بازه‌ی کاری قیمت
1 XE32-KFAE-H1E 108-2743 میلی متر تماس بگیرید

کاتالوگ محصول

ردیف پارت نامبر (کد سفارش کالا) بازه‌ی کاری قیمت
1 XE32-KFAE-H1E 108-2743 میلی متر تماس بگیرید
